高速电机的通用检测方法

2022-9-9

一般高速电机整机圆跳动包括三项内容:(1)电机轴伸对电机轴线或旋转轴线的圆跳动;(2)绕线转子电机的集电环表面对电机轴线或旋转轴线的圆跳动;(3)凸缘端盖止口及其凸缘配合面,应检查其径向圆跳动是否符合要求,对于带凸缘端盖止口电机,还应检查其凸缘止口面、轴向圆跳动。

高速电机一般条点评那个的检测方法

高速电机轴伸和集电环径向圆跳动检测

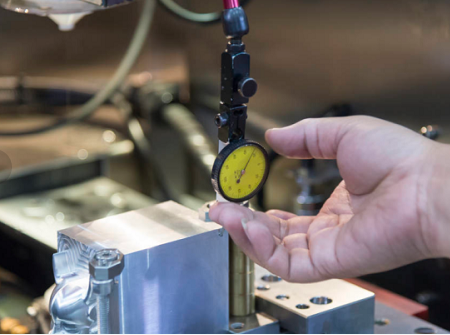

可使用带磁力座的杠杆百分表或带杠杆百分表的高度尺。从实际的检测经验看,带磁力座的杠杆百分表更为方便。本文以带磁力座的杠杆百分表为测量器具为例对其测量方法进行简单阐述。

● 将千分表的磁力座吸附在靠近被测点的铁质平台或电机端盖上,吸附过程要保证其牢固性,预防因吸附不牢靠导致量具受损。
● 调整百分表支杆,使表的测量杆头接触到被测量点。对于轴伸和集电环,测点应位于其轴向长度或宽度的中点位置。

● 给百分表加一定的顶压力后,拧紧各折点处螺丝,并将百分表对零(即将表圈0位对准指针)。

● 缓慢盘动切割电机或高速电机轴一周(对于轴伸的检测的应避开键槽,以免损坏表头),记录表指针的最大摆动范围。上述摆动范围值即为被测轴伸或集电环的径向圆跳动值。例如指针摆动在+0.01mm和-0.02mm之间,则摆动范围为0.03mm,也就是说径向圆跳动值为0.03mm。

凸缘端盖止口对轴线的径向和轴向跳动测量

● 主轴切割电机的放置。测量时,可将千分表的表架通过其磁力表座固定在轴伸上。但有一个问题需要引起注意,就是由于所用轴承径向游隙的存在,若测量时被测电机卧式放置时,将会因转子在其重力的作用下下沉,而使其轴线偏离中心位置(理论偏离值即为所用轴承的径向游隙的一半),造成测量值的方法误差,给最后结果的判定带来一定困难,甚至产生误判。较公认的放置方法是将被测电机的凸缘端盖朝上,使电机轴线与地面垂直。

● 测量方法。将1级精度的千分表安装在磁力表架上。磁力表座吸在轴伸上(要保证吸附牢靠)。

(1)凸缘端盖止口对电机轴线径向圆跳动的测量方法。将千分表的测头抵在凸缘端盖止口的侧面上,调整好千分表的位置和测量力后将其固定在一个位置,调整表罩,使其指针指到零位上。用手缓慢地旋动转轴一周,记录下千分表指示的最大值和最小值,两值之差(即表针摆动的范围)即为凸缘端盖止口对电机轴线径向圆跳动数值。

(2)凸缘端盖止口对切割电机轴线端面圆跳动的测量方法。测量凸缘端盖止口对高速电机轴线端面圆跳动方法与测量径向的方法基本相同,不同点只在于千分表的测头应放置在止口端面上。
